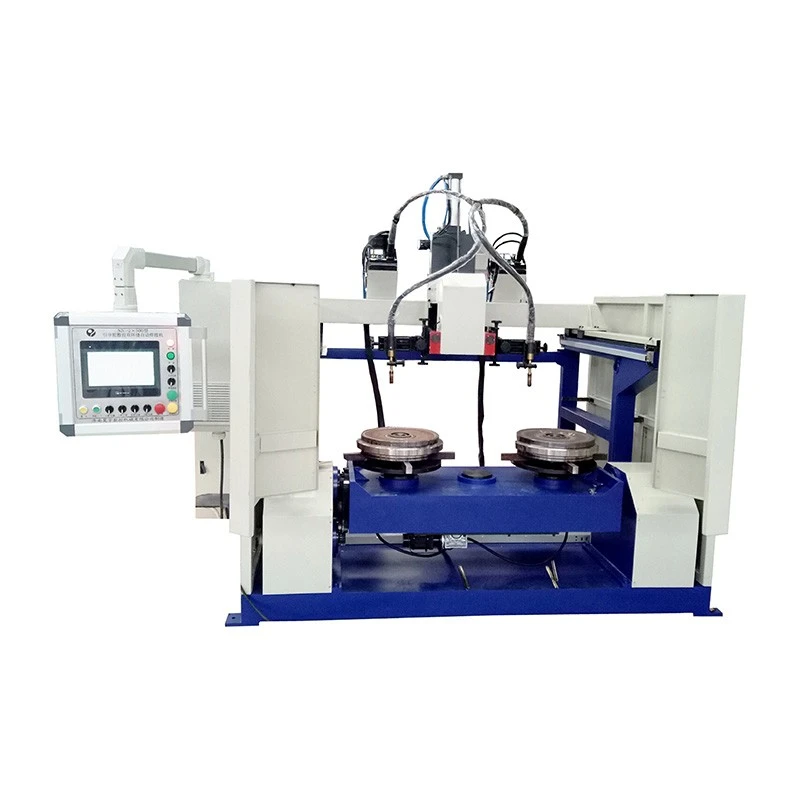

Sledite avtomatski varilni stroj

◎ Obdelovanec je izdelava proge Exavator . Zunanji premer obdelovanca je φ814 . 8, zunanji premer plošče je φ460, notranji premer plošče je φ160, višina dela, je 266,7 mm.

◎ Material platišča je 35#, gašenje in visoko temperaturno kaljenje (Hb 167-235) . videz in velikost morata izpolnjevati zahtevo, ne dovoljeno, da bi podrezali, varilni tumor, ločni krater, gorenje skozi, da se pojavijo, površinske pore, površinske pore in druge okvare v nedvomnih, površinskih poreh in drugih okvara Vključitev žlindre, zračna luknja, brez pretočne varjenja, ne-fuzija in notranje razpoke .

◎ Izpolnite zahteve samodejnega varjenja za sklop proge Idler . Obdelovanca potrebuje točkovno varjenje vnaprej.

◎ Dvojna postaja, varjenje hkrati .

◎ varilna bakla je pritrjena, medtem ko se obdelovanca vrti . Položaj varjenja je vodoravno .

◎ Obdelovanec je pnevmatično vpet in se vrti hkrati, da se zagotovi, da položaj šiva ne odstopa .

◎ Stroj ima visoko napetostno in počasno napajanje žice, kar zagotavlja zanesljiv lok vžganja . stroj ima tudi nizko varilno napetost in nizek tok za polnilni krater .

◎ Pnevmatski način nalaganja in razkladanja . Proces varjenja se samodejno konča . Zmanjšajte delovno intenzivnost delavcev .

◎ Sprejema način hranjenja žice, da zagotovi stabilnost hranjenja .

◎ Chuck na obeh straneh je mogoče prilagoditi vzdolžno, kar ustreza različnim tipom varjenja .

◎ Obdelovanca je nameščena z osrednjo luknjo, zategnite ga pnevmatično .

◎ PLC se uporablja za nadzor celotnega delovanja stroja, hitrost vrtenja obdelovanca pa nadzoruje regulator frekvence AC, nastavitev steplesa, izboljša zanesljivost stroja .

◎ Način varjenja in specifikacije varjenja je mogoče prednastaviti, shranjeti in priklicati . prek vmesnika Ouch Man-Machine, spreminjanje parametrov in izmenična status lahko izvedete priročno .

◎ Dva varilna bakla sta ločeno nameščena s CNC ., ki se lahko premakne navzgor in navzdol, levo in desno ter kotni zavoj, da doseže zahteve po varjenju .

Stroj je sestavljen iz motoričnega zmanjšanja hitrosti moči, napeljave, prevodne sisteme, pnevmatskega sistema za nalaganje in razkladanja, mehanizma prometa, mehanizma za pozicioniranje CNC varjenja, varilnega vpenjanja in prilagajanja in nihanja, električnega krmilnega sistema, vira napajanja varjenja in pnevmatičnega sistema .

1. telo naprave

Ohišje stroja je sestavljeno iz osnovnega, levega in desnega stranskega sedeža, gantry žarka in drugih komponent . bazo je varjeno s kvadratno cevjo in jekleno ploščo . Po obdelavi ravnine in obdelavi stresa se podlaga uporabijo kot nameščeni načrt znižanja, ki so pritrjene na dnu . moči in pnevmatični chuck moči in pnevmatični chuck, pnevmatični chuck in pnevmatični chuck, pnevmatični chuck in pneumat chuck moči in pnevmatični chuck moči in pnevmatični chuck, pnevmatični chuck pa se na dnu. glava in pnevmatični chuck moči in pnevmatični chuck moči in pnevmatični chuck. Plošča . Mehanizmi prometa so nameščeni v levem in desnem stranskem sedežu . Razdalja mehanizmov za promet je nastavljiva, da se izpolnjuje različne zahteve varitve . snop za gantry snop s kvadratnimi cevmi in jeklenimi ploščami . po obdelavi ravnine se povišajo . po ravnini. Mehanizem za določanje pozicioniranja, varilni vpenjalni in prilagajanje in oscilirajoči mehanizem so nameščeni na tirnici gantry snopa, nastavljiv pa skupaj z tirnico . pnevmatski mehanizem za nalaganje in razkladanje je nameščen na obrobju pnevmatične omare, ki je nameščena na desni strani, ki je na desni strani, ki je na desni strani, ki je na desni strani. Vzdrževanje .

2. Vrtelna glava

Sestavljen je iz mehanizma za pozicioniranje pnevmatskega vpenjanja in rotacijske glave . Glava glava je sestavljena iz izmeničnega frekvenčnega motorja, reduktorja, pritrditve in prevodne rokave itd. installation and maintenance. Conductive sleeve adopts copper sleeve. Conductive oil is poured between copper sleeve and rotation axis, abrasion resistant and good electrical conductivity. Pneumatic chuck can fix and position workpiece automatically, so as to save man power and improve the efficiency.

3. mehanizem za promet

Sestavljen je iz AC servo motorja, reduktorja, prestavnega para in drugih komponent . Položaj lahko nastavite optično .

4. Mehanizem premikanja naprej in navzdol navzgor in navzdol, naprej in nazaj

The motor-driven part consists of AC servo motor, linear rail pair, ball screw and other components. High torque servo motor drives ball screw to move the welding machine head. CNC system controls servo motor to realize automatic positioning of welding torch. Rail use fully-enclosed type structure.

5. vpenjanja in prilagoditev in pnevmatski mehanizem dviga

Sprejema način hranjenja žic, da zagotovi stabilnost hranjenja . varilno baklo je mogoče prilagoditi navzgor -navzdol, levo in kotni zavoj . Fina nastavitev bakle uporablja lastovko repne oblike in sprejme nastavitev kroglice z visoko nastavitvijo in visoko natančnostjo in visoko natančnostjo in visoko natančnostjo, ki se natančno prilagodi, in visoke natančnosti, ki se nahajajo z visoko natančnostjo, ki se natančno prilagodi, in visoke natančnosti kroglice in visoke natančnosti {5} {5} {5} {5} {5} {5} {5} {5} Linearna vodnik tirnice itd.
